专业绘图桌_多功能绘图桌椅_院校配套绘图桌生产基地建设方案

序号

名称

规格参数

单位

1

OGTM-01制图桌

规格大小（L×W×H）：1530×920×800 mm

技术结构参数：
1）制图桌身与桌架结构：全木绘图桌台，桌体采用16毫米优质E1级三聚氰胺板,双抽屉，三开门结构。铝合金环形拉手。
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

2

OGTS-01 制图桌

规格大小（L×W×H）：1530×920×800mm

技术结构参数：
1）制图桌身与桌架结构：塑钢木绘图桌，桌体采用16毫米优质E1级三聚氰胺板。制图桌架支撑面为上700下为650，弧线口。采用装饰塑料板材镶嵌制图桌专用塑钢脚，壁厚≥0.7钢板折制。
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）工具抽屉：双抽屉，E1级16毫米三聚氰氨双贴面板。350毫米金属静音滑轨。铝合金环型拉手。
4）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

3

OGTG-18教师桌

规格大小（L×W×H）：1200×900×800mm

技术结构参数：
1）制图桌身与桌架结构：全钢实木绘图桌，桌架采用60×40×1.2方钢成G型，表面磷化喷塑处理。桌面和绘图板采用实木材质制作。
2）升降架：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
3）工具抽屉：抽屉，实木材质。三节350毫米金属静音滑轨。
结合了稳定性和美观性。体现了制图桌设计与创意的含义，采用实木做桌体构成，其中绘图板也采取了实木制作，表面平整，放置绘图纸制图时触笔感舒适，特意设计的金属升降支杆稳定性好，图板的升降轻松方便。工具抽屉采用同等实木制作，并且配置优质三节金属静音滑道。整体制图桌设计合理，结构坚固。同时因为采用实木原料而更具有质感和档次的高端。

张

4

OGTG-19全钢综合教师桌

规格大小（L×W×H）：1500×900×800mm

技术结构参数：
1）制图桌身与桌架结构：全钢综合制图桌，桌架采用全钢板材料（绘图面板除外），折型制作，厚度1.0，表面磷化喷塑处理。,
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）工具抽屉和键盘抽等：左侧设置储物抽屉，右侧设置键盘抽，右下侧设置主机箱，右侧装置显示器托板。产品坚固稳定，外表美观，为比较高端产品。

张

5

OGTL-Z1铝木教师桌

规格大小（L×W×H）：1650×920×800mm

技术结构参数：
1）制图桌身与桌架结构：铝木结构绘图桌，桌架采用专用铝合金框架，立柱50mm，横梁30×23，厚度≥1.0，颜色湖蓝或麻灰色。桌体采用16毫米优质E1级三聚氰胺板。
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）工具抽屉和键盘抽等：设计机箱柜、键盘抽屉、储物柜及工具抽屉。柜体设计散热孔和布线孔。350MM金属静音滑道，优质铰链。铝合金环形拉手。
4）可调脚子或ABS防潮脚垫：50毫米专用调节脚，调节范围30mm。产品坚固稳定，外表美观，为中高端产品。

张

6

OGTS-Z1综合型制图桌

规格大小（L×W×H）：1530×920×805mm

技术结构参数：
1）制图桌身与桌架结构：塑钢木绘图桌，桌体采用16毫米优质E1级三聚氰胺板。制图桌架支撑面为上700下为650，弧线口。采用装饰塑料板材镶嵌制图桌专用塑钢脚，壁厚≥0.7钢板折制。
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）工具抽屉和键盘抽等：抽屉和键盘抽各一个，E1级16毫米三聚氰氨双贴面板。350毫米金属静音滑轨。铝合金环型拉手。设置主机柜，桌面留显示机位，线孔。
4）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

7

OGTM-01教师/办公桌

规格大小（L×W×H）：1530×920×830mm

技术结构参数：
1）制图桌身与桌架结构：全木绘图桌台，桌体采用16毫米优质E1级三聚氰胺板,单抽屉，双开门结构。铝合金环形拉手。
2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。
B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。
3）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

8

OGTG-01教师/办公桌

规格(L×W×H)：1600×750×800mm （标配置三聚氰胺桌面板)；

采用三边双支撑六腿全钢支架（40×40×1.0mm钢矩），双桌面配置设计，含有绘图板桌面、电脑显示屏桌面，全钢主机柜、键盘托和储物桌斗等结构；配置可倾角调节桌面板，桌面板均采用优质E1级国标环保25mm三聚氰胺绘图桌面板，分别满足教学、绘图和电脑操作和作业需求；绘图桌面板下双侧采用绘图桌专用倾角调节铰链，经久耐用，保证桌面平整、同步控制调节倾斜度调节0～80°；绘图面板靠近身边增加高出约8mm的挡板条，可以挡住或者放置绘图板，并有防止绘图板下滑的文具档槽；绘图桌面背部为储物空间，可以放置图纸和文具等；绘图桌面板下面配置有全钢电脑键盘托，方便、实用和耐用；配置储物桌斗：支架中部设置有储物隔板桌斗，三边采用钢板挡板储物，可以放置书包、文具和图纸等，牢固耐用；桌子右边为电脑显示屏桌面板，采用优质25mm三聚氰胺桌面板，分别满足教学和电脑作业需求；下部设置有电脑主机柜，柜体后背有散热孔板和电线槽孔；

张

9

OGTG-02教师/办公桌

规格(L×W×H)：1600×750×800mm （标配置三聚氰胺桌面板)；

绘图办公桌采用钢框（支）架，桌面可调节 倾角结构，结合绘图和办公的需求定制的绘图室专用教室绘图办公桌。-桌面右侧板为1号三聚氦胺板，可调节倾角0°-75°，桌面板上可放置0号绘图板（1号和2号也可以放置)，可以办公、制图作业兼用；桌面右侧为50×60cm的三聚氦胺桌面板，是放置书籍、文具和作业。桌子下部右侧设有三个钢制抽屉，可放置文具和教学用品，绘图倾角架下部有一带锁抽屉，可以放罝保管用品，下部设罝有横隔板可放置 作业、器具等物品；

张

9

OGTG-03教师/办公桌

规格(L×W×H)：1600×750×800mm （标配置三聚氰胺桌面板)；

绘图办公桌采用钢框（支）架，桌面可调节 倾角结构，结合绘图和办公的需求定制的绘图室专用教室绘图办公桌。-桌面右侧板为1号三聚氦胺板，可调节倾角0°-75°，桌面板上可放置0号绘图板（1号和2号也可以放置)，可以办公、制图作业兼用；桌面右侧为50×60cm的 三聚氦胺桌面板，是放置书籍、文具和作业。桌子下部左侧设有二个钢制抽屉，可放置文具 和教学用品，下部设罝有横隔板可放置 作业、器具等物品；右侧设置电脑显示屏桌面板，采用优质25mm三聚氰胺桌面板，分别满足教学和电脑作业需求；右侧下设置机柜，柜体后背有散热孔板和电线槽孔；

张

序号

名称

规格参数

单位

1

教师五轮转椅

仿皮，气压升降

张

2

激光教鞭

伸缩、激光、书写、照明

支

3

制图手册

16开；

本

4

绘图纸

A0

包

5

山型夹1

L:300

个

6

0号绘图板

1200×900×15mm 杨木面多层实芯板

张

7

丁字尺

1200 mm高透明塑料 刻度清晰

把

8

直尺

0-1000mm   塑料/钢任选

把

9

精密绘图仪器

12件套

盒

10

81A212专用绘图笔

0.3/0.6/0.9 三件套

套

11

绘图铅笔

制图用，5支/套

支

12

不锈钢多用擦图片

90×50

片

13

美工刀

得力

把

14

制图橡皮

块

15

制图小模型

塑料 38件

套

16

三棱比例尺

L:300   6比例有机塑料

把

17

扇形比例尺

六比例

把

18

多用斜边三角板

300mm 高透明塑料 刻度清晰

套

19

半圆量角器

250mm高透明塑料 刻度清晰

片

20

多功能绘图模板

180mm高透明塑料 刻度清晰

片

21

曲线板

250mm高透明塑料 刻度清晰

片

22

大圆弧模板

200mm高透明塑料 刻度清晰

片

23

画圆模板

300mm高透明塑料 刻度清晰

片

24

椭圆模板

L:225高透明塑料 刻度清晰

片

25

数学模板

200mm

片

26

万能几何制图板

L：170高透明塑料 刻度清晰

片

27

A2切割板

个

序号

名称

规格参数

单位

1

OGTM-01绘图桌

规格(L×W×H)： 1050×620×805mm

技术结构参数：

1）制图桌身与桌架结构：全木绘图桌台，桌体采用16毫米优质E1级三聚氰胺板。

2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。

3)工具抽屉：双抽屉结构，左为406×112×350，右为298×112×350。E1级16毫米三聚氰胺双贴面板，350毫米金属静音滑轨，深度300，带铝合金环形拉手

4）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。。

张

2

OGTS-01绘图桌

规格(L×W×H)：1050×620×805mm

技术结构参数：

1）制图桌身与桌架结构：塑钢木绘图桌，桌体采用16毫米优质E1级三聚氰胺板。制图桌架支撑面为上580下为500，弧线口。采用装饰塑料板材镶嵌制图桌专用塑钢脚，壁厚≥0.7钢板折制。

2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。

3)工具抽屉：双抽屉结构，左为406×112×350，右为298×112×350。E1级16毫米三聚氰胺双贴面板，350毫米金属静音滑轨，深度300，带铝合金环形拉手

4）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

3

OGTG-18绘图桌

规格大小（L×W×H）：900×600×800mm

技术结构参数：

1）制图桌身与桌架结构：全钢实木绘图桌，桌架采用60×40×1.2方钢成G型，表面磷化喷塑处理。桌面和绘图板采用实木材质制作。

2）升降架：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

3）工具抽屉：抽屉，实木材质。三节350毫米金属静音滑轨。
结合了稳定性和美观性。体现了制图桌设计与创意的含义，采用实木（橡胶木齿接板）做桌体构成，其中绘图板也采取了实木制作，表面平整，放置绘图纸制图时触笔感舒适，特意设计的金属升降支杆稳定性好，图板的升降轻松方便。工具抽屉采用同等实木制作，并且配置优质三节金属静音滑道。整体制图桌设计合理，结构坚固。同时因为采用实木原料而更具有质感和档次的高端。

张

4

OGTG-28绘图桌

规格(L×W×H)：1800×650×800  双人座

技术结构参数：

1）制图桌身与桌架结构：全钢实木绘图桌，桌架采用60×40×1.2方钢成G型，表面磷化喷塑处理。桌面和绘图板采用实木材质制作。

2）升降架：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

3）工具抽屉：三抽屉构造，实木材质。三节350毫米金属静音滑轨。
结合了稳定性和美观性。体现了制图桌设计与创意的含义，采用实木（橡胶木齿接板）做桌体构成，其中绘图板也采取了实木制作，表面平整，放置绘图纸制图时触笔感舒适，特意设计的金属升降支杆稳定性好，图板的升降轻松方便。工具抽屉采用同等实木制作，并且配置优质三节金属静音滑道。整体制图桌设计合理，结构坚固。同时因为采用实木原料而更具有质感和档次的高端

张

5

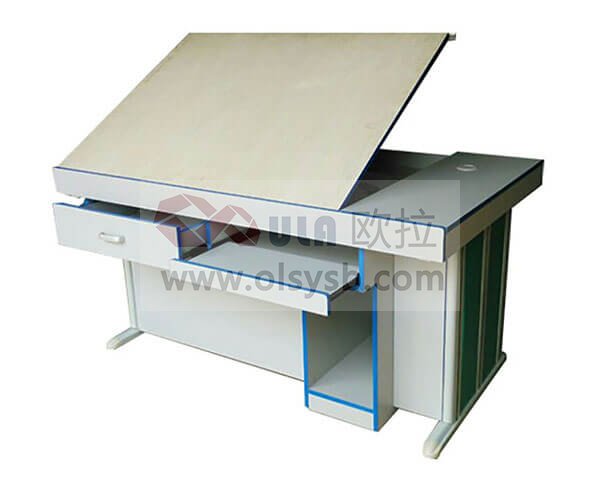

OGTS-Z1综合型绘图桌

规格大小（L×W×H）：1350×620×800mm，技术结构参数：

1）制图桌身与桌架结构：塑钢木绘图桌，桌体采用16毫米优质E1级三聚氰胺板。制图桌架支撑面为上700下为650，弧线口。采用装饰塑料板材镶嵌制图桌专用塑钢脚，壁厚≥0.7钢板折制。

2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。

3）工具抽屉和键盘抽等：抽屉和键盘抽各一个，E1级16毫米三聚氰氨双贴面板。350毫米金属静音滑轨。铝合金环型拉手。设置主机柜，桌面留显示机位，线孔。

4）可调脚子或ABS防潮脚垫：D1O×H30，包塑金属杆，2厘米可调节范围。

张

6

OGTG-19全钢综合教师桌

规格大小（L×W×H）：1250×700×800mm

技术结构参数：

1）制图桌身与桌架结构：全钢综合制图桌，桌架采用全钢板材料（绘图面板除外），折型制作，厚度1.0，表面磷化喷塑处理。,

2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。

3）工具抽屉和键盘抽等：左侧设置储物抽屉，右侧设置键盘抽，右下侧设置主机箱，右侧装置显示器托板。产品坚固稳定，外表美观，为比较高端产品。

张

7

OGTL-Z1铝木教师桌

规格大小（L×W×H）：1500×620×800mm

技术结构参数：

1）制图桌身与桌架结构：铝木结构绘图桌，桌架采用专用铝合金框架，立柱50mm，横梁30×23，厚度≥1.0，颜色湖蓝或麻灰色。桌体采用16毫米优质E1级三聚氰胺板。

2）升降架：A：曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。

B：多功能升降架（本公司研制产品）：采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，600×500×50（双架），壁厚≥0.8，25×25方管，双架。升降角度0-90度，中间随意角度停止，金属摇柄，适合常规训练制图、绘图、美术设计等。

3）工具抽屉和键盘抽等：设计机箱柜、键盘抽屉、储物柜及工具抽屉。柜体设计散热孔和布线孔。350MM金属静音滑道，优质铰链。铝合金环形拉手。

4）可调脚子或ABS防潮脚垫：50毫米专用调节脚，调节范围30mm。产品坚固稳定，外表美观，为中高端产品。

张

8

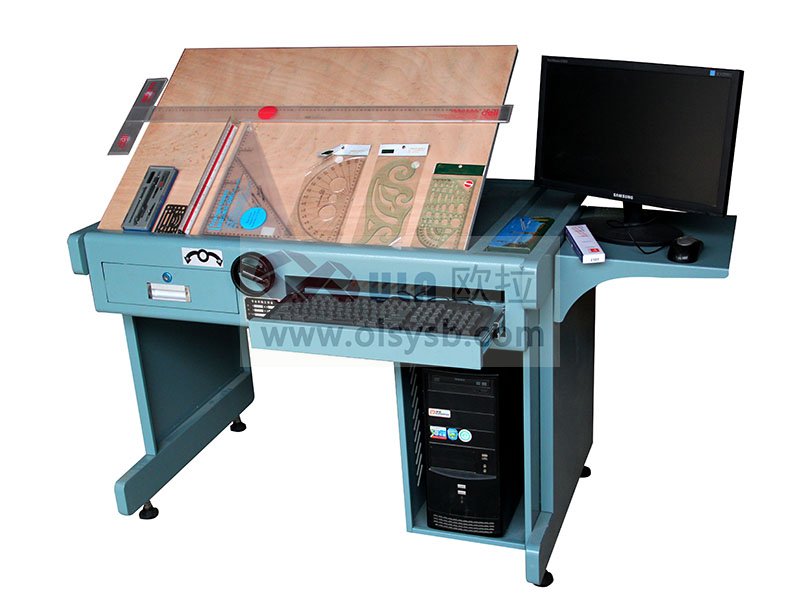

OGTG-01绘图桌

规格(L×W×H)：1300×700×800mm （标配置三聚氰胺桌面板)；

右侧电脑主机柜带门；采用三边双支撑六腿全钢支架（40×40×1。0mm钢矩），双桌面配置设计，含有绘图板桌面、电脑显示屏桌面，全钢主机柜、键盘托和储物桌斗等结构；

配置可倾角调节桌面板，桌面板均采用优质E1级国标环保25mm三聚氰胺绘图桌面板，分别满足绘图和电脑操作和作业需求；

绘图桌面板下双侧采用绘图桌专用倾角调节铰链，经久耐用，保证桌面平整、同步控制调节倾斜度调节0～80°；

绘图面板靠近身边增加高出约8mm的挡板条，可以挡住或者放置绘图板，并有防止绘图板下滑的文具档槽；绘图桌面背部为储物空间，可以放置图纸和文具等；

绘图桌面板下面配置有全钢电脑键盘托，方便、实用和耐用；

配置储物桌斗：支架中部设置有储物隔板桌斗，三边采用钢板挡板储物，可以放置书包、文具和图纸等，牢固耐用；

桌子右边为电脑显示屏桌面板，采用优质25mm三聚氰胺桌面板，分别满足学习和电脑作业需求；下部设置有电脑主机柜，柜体后背有散热孔板和电线槽孔

张

9

OGTG-02绘图桌

规格(L×W×H)：1300×700×800

绘图办公桌采用钢框（支）架，桌面可调节倾角结构，结合绘图和办公的需求定制的绘图室专用教室绘图办公桌。-桌面右侧板为1号三聚氦胺板，可调节倾角0°-75°，桌面板上可放置0号绘图板（1号和2号也可以放置)，可以办公、制图作业兼用；桌面右侧为50×60cm的 三聚氦胺桌面板，是放置书籍、文具和作业。桌子下部右侧设有三个钢制抽屉，可放置文具 和学习用品，绘图倾角架下部有一带锁抽屉，可以放罝保管用品，下部设罝有横隔板可放置 作业、器具等物品；

张

10

OGTG-03绘图桌

规格(L×W×H)：l400×700×800

绘图办公桌采用钢框（支）架，桌面可调节 倾角结构，结合绘图和办公的需求定制的绘图室专用教室绘图办公桌。-桌面右侧板为1号三聚氦胺板，可调节倾角0°-75°，桌面板上可放置0号绘图板（1号和2号也可以放置)，可以办公、制图作业兼用；桌面右侧为50×60cm的 三聚氦胺桌面板，是放置书籍、文具和作业。桌子下部左侧设有二个钢制抽屉，可放置文具 和学习用品，下部设罝有横隔板可放置 作业、器具等物品；右侧设置电脑显示屏桌面板，采用优质25mm三聚氰胺桌面板，分别满足教学和电脑作业需求；右侧下设置机柜，柜体后背有散热孔板和电线槽孔；

张

11

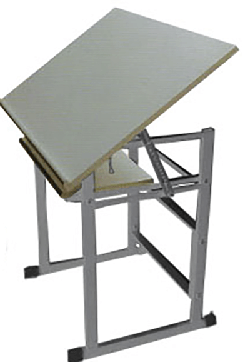

OGTG-05绘图桌

规格(L×W×H)：900×650×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置储物格，工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

15

OGTG-06绘图桌

规格(L×W×H)：900×650×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置储物格，带锁抽屉，工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

16

OGTG-07绘图桌

规格(L×W×H)：900×650×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置储物格，工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

17

OGTG-08绘图桌

规格(L×W×H)：900×650×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。可调节整体高度。

设置储物格，工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

18

OGTG-09绘图桌

规格(L×W×H)：900（+400）×700×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置储物格，手提电脑台，图纸柜。工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

19

OGTG-10绘图桌

规格(L×W×H)：900（+400）×700×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置储物格，带锁抽，手提电脑台，图纸柜。工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

20

OGTG-11绘图桌

规格(L×W×H)：900（+400）×650×800

桌架：40×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置双层金属储物、图纸格，手提电脑台。工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨

张

21

OGTG-12

规格(L×W×H)：900×620×800

桌架：60×40×1.2方钢 表面除锈磷化喷塑防腐处理。

曲臂升降0-75度左右。

设置双层金属储物、图纸格。工作端设计凹型工具槽，放置尺、笔等制图工具。

面板为25毫米双贴面三聚氰氨板。

张

序号

名称

规格参数

单位

1

学生凳

PVC面 50立管 旋转升降

张

2

制图手册

16开；具体内容需要补充

本

3

绘图纸

A1

包

4

山型夹1

L:300

个

5

1号绘图板

900×600×15mm 杨木面多层实芯板

张

6

丁字尺

900 mm高透明塑料 刻度清晰

把

7

直尺

0-600mm    塑料/钢任选

把

8

精密绘图仪器

5件套

盒

9

81A212专用绘图笔

0.3/0.6/0.9 三件套

套

10

绘图铅笔

制图用，5支/套

支

11

不锈钢多用擦图片

90×50

片

12

美工刀

得力

把

13

制图橡皮

块

14

制图小模型

塑料 38件

套

15

三棱比例尺

L:300   6比例有机塑料

把

16

扇形比例尺

六比例

把

17

多用斜边三角板

300mm 高透明塑料 刻度清晰

套

18

半圆量角器

250mm高透明塑料 刻度清晰

片

19

多功能绘图模板

180mm高透明塑料 刻度清晰

片

20

曲线板

250mm高透明塑料 刻度清晰

片

21

大圆弧模板

200mm高透明塑料 刻度清晰

片

22

画圆模板

300mm高透明塑料 刻度清晰

片

23

椭圆模板

L:225高透明塑料 刻度清晰

片

24

数学模板

200mm

片

25

万能几何制图板

L：170高透明塑料 刻度清晰

片

26

A2切割板

个

序号

名称

规格参数

单位

1

制图室规章制度

900×600 KT板

个

2

工程制图基础知识教学挂图

采用PVC布彩色印刷，防腐耐洗涤。介绍了工程绘图的基础知识，适用教师教学，悬挂方便。内容清单如下：1铅笔的削磨；2图线及部分应用；3虚线的画法；4尺寸线终端画法；5丁字尺的用法；6图板和丁字尺；7圆规的使用方法；8分规的使用；9圆规用铅芯形状；10两块三角板配合使用；11三角板和丁字尺配合用法；12角度试分法和用半径六等分圆周；13标注尺寸三要素、尺寸界限和尺寸线的画法；14用丁字尺三角板配合做圆内接和外切正六边形、正五边形的画法；15长仿宋体字列；16字母、数字示例。

套

3

观图、研讨桌

2000×1000×800钢木结构

张

4

图纸柜

1300×1000×900厚度1.2钢板，五层

张

5

模型柜

个

6

制图教学模型

具体内容详见目录

套
