钳工工作桌_钳工实验室设备_钳工技能实训基地建设方案

一、概述

钳工是机械产品生产中应用最广泛的工种之一，机械产品的装配、调试、安装、维修等作业都离不开钳工。因此，钳工实训是重要的基础的实训项目之一，通过实训可以使学生熟悉各种工、量具的使用；掌握锯、锉、錾、划线、测量、钻孔、攻丝、套丝、装配刀具刃磨等各种钳工的基本技能，提高学生的钳工工艺水平。

根据电子技术应用、电子电器应用与维修等专业的教学标准，以及学生钳工一体化实训教学、社会技能鉴定的培训考证的要求，在充分论证的基础上，创建钳工实训室。

二、钳工实训室的实训目的、课题内容

根据国家职业技能鉴定的有关钳工实训考证及其相关专业实习实训的要求，结合专业建设的现实需要及发展目标，并且考虑开展一体化教学的特点，提出了钳工实训室应该完成的课题内容有：

1、了解钳工在工业生产中的任务，钳工实习场地设备和本工种操作中常用的工、量、刃具，了解实习场地的规章制度及安全文明生产要求。

2、明确划线的作用，能正确使用平面划线工具，掌握一般的划线方法和正确地在线条上打冲眼。

3、掌握好钳工常用的工、量、刃具的使用方法，能正确检查零件的平行度、平面度、垂直度等形位公差。

4、掌握好锉削、锯削、钻孔等钳工基本操作技能以及基本测量技能。

5、能够加工较简单的零件并达到技术要求。

6、社会技能鉴定培训、钳工考证训练及考证。

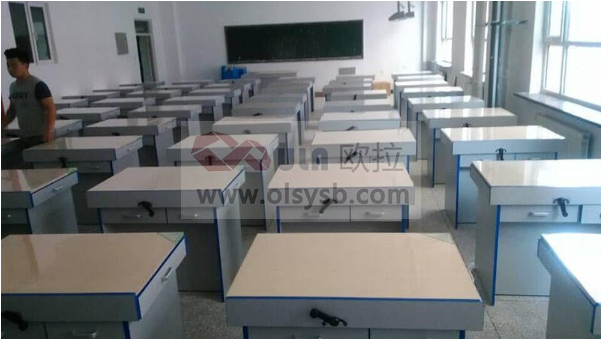

三、实训室建筑要求与工位布局

1、建筑要求

钳工实训室建设面积约100平米左右。房屋要求宽敞明亮，阳面有大窗户，房间灯光明亮，光线充足，便于学生划线操作。实训室正前方墙上安装黑板，地面找平并铺地砖，操作工位地上最好铺有10mm厚度防砸垫。

2、工位布局

设置40--48个钳工操作工位，可同时学生实训；设置1个台钻操作工位。注：报价不含运输、安装及税票（一般该产品客户自装，非常简单）

四、实训室装备配置及规格要求

1、二工位钳工工作台20-24套（含配套工量具）

每套工作台配置清单如下：工具采用工业级

序号	名称	规格	数量	备注

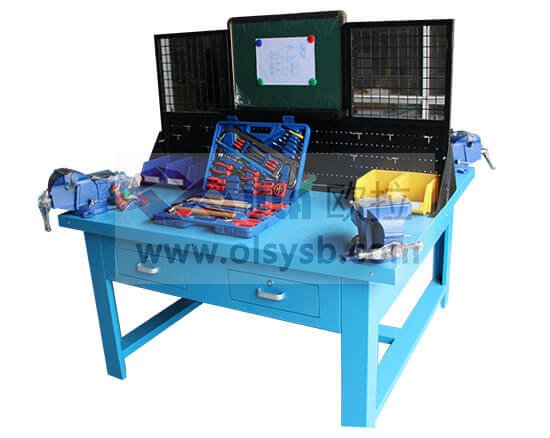

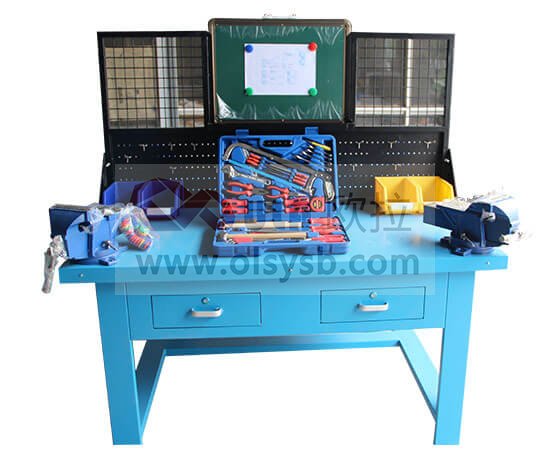

1	重型钳工桌：双面四工位适合实训以及工厂实际生产规格：1500长×750宽×1500mm高（桌面800+防护网700）台面：50毫米木板包覆2毫米厚钢板。桌架立柱：4立柱，2.0厚钢板折型，规格100×80×750。抽屉柜：桌面下有2组抽屉柜，放置下列工量具和其他器材。桌架横梁及加强梁：1.5厚钢板折型规格100×40×1.5 防护网：标准型1500×700×30冲孔金属钢板，带加强筋20X20金属方管，壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板600×400（配磁性贴及长夹）。		1 台
2	台虎钳	150 合精度：＜1	2 台
3	划线平板	300*300	1台
4	划针		2 支
5	划线盘	300	2 个
6	划规	250	2 个
7	样冲		2 把
8	活动扳手	250	1 把
9	平口錾子		2套
10	锤子	1.5P	1 把
11	扁锉刀	200	2 把
12	锯弓		2 把
13	锯条		10根
14	丝锥扳手	230	2把
15	丝锥	M6、M10、M12	2 套
16	板牙架	20、25、30	2 套
17	板牙	M6、M10、M12	2 套
18	开口扳手	13把/套	2套
19	金属直尺	150	2把
20	内外卡钳		2 套
21	游标卡尺	150	1 把
22	直角尺		2 个
23	一字批	橡胶柄5×100	2把
24	十字批	橡胶柄5×100	2把
25	尖嘴钳	6 寸	2 把
26	钢丝钳	6 寸	2 把
27	什锦锉		2 套
28	钢丝刷	宽40 ㎜	2把
29	油石	200	1 块
30	麻花钻	Φ5、Φ8.5、Φ10.2	2套
