OGJDX—B型机电、电气实验室设备

发布于:2012-2-17 点击:5944 隶属于:机电、电气实验室设备(PLC)
OGJDX—B型机电、电气实验室设备

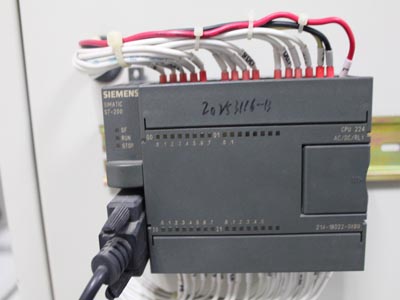

可编程序控制器(SIMATIC S7-200

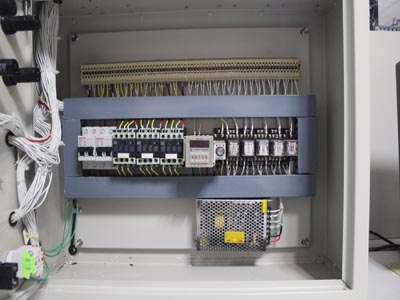

控制实验箱内部线路

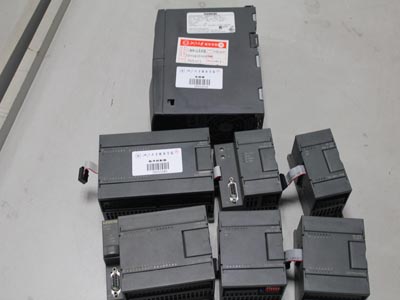

 可编程序控制器(PLC)
      OGJDX-B机电、电气实验室设备
一、           控制箱的设计思路
1.         可编程控制器(PLC)控制实验箱的设计基本思路,就是要让学生贴近生产实际,增加学生实验的自主性,加强动手能力,灵活运用PLC(包括扩展模块)及各种控制器件而不只是单纯地为实验而实验。通过实验、开放、小课题以及毕业设计,使学生逐步了解并最终达到初步掌握应用PLC的能力。
2.         控制箱的设计与生产企业的实际应用相结合,所使用的元件、导线、连接方式、箱子外型等都尽可能与实际机械设备上的控制箱类似。
3.         控制箱内有足够多的输入和输出元件,以及接触器、时间继电器、不同电压等级的中间继电器等,既能满足基本教学需要,又便于进一步扩展应用。各种控制电器的类型尽可能多样化,让学生能尽快了解不同种类的电器元件。
4.         为了最大限度地提高学生的动手能力,又尽可能减少对元件器本身的损害,各种元器件输入、输出端子都被引接至端子排上,编上线号,并将编线号的分布情况绘成图纸。学生可以根据图纸,自行设计电路及接线方式。这样既能使学生了解编号的设计方式,又能掌握编号接线的优势,同时还能最大限度地保证元件设备完好。
二、           控制箱的性能特点
1.         该控制箱的功能齐全,元器件数量和种类较多,既有实验、自行设计开发功能,又有体验实际的效果。控制箱设计周全,外观精美、体积小巧,安装专业、线号清晰,接线方便、直观性强,是一种通用型的PLC实验教学仪器。
2.         控制箱只比普通电脑显示器略宽一点,仅有1根电源线与外界相连,可以放置于普通实验桌上。建议1个学生使用1台设备,也可以两个人及更多学生同时设计、操作同一台控制箱。必要时,甚至可以将若干台控制箱进行多个PLC的联网操作。
3.         每一个使用实验室控制箱的学生,都是第一次接触这些厂矿企业实际在用的元器件和设备,动手操作的能力非常有限。为此,将部分最常用的接线端子安装在控制箱顶部,可以让学生看清线路的安装方法和线号,也便于接线;同时,对于初学者来说,不需要打开控制箱门就可以完成一般的实验,提高了实验的安全性。
4.         控制箱的顶部,还有安装着三个风扇电机和两个限位开关,是仿照工业现场中此类元件往往安装在机械设备上、而不安装于控制箱内的情况,尽可能将生产实际展现给学生,增强直观感受。采用轴流电机代替三相交流电动机,以及三个大按钮全部采用新型的保护式按钮,能够更有效地保证学生的安全。
5.         各种类型的输入和输出点引出数量多达150个,便于学生对PLC进行扩展功能的应用。并且在个别输入、输出点损坏的情况下,不影响学生对实验箱的使用。
6.         所有的线号全部是电脑打印的,并采用字母加数字的方式按一定规律编排,既美观又便于学生识别;由此,可以帮助学生进一步理解线号的作用,还提高了接线时的安全性。
7.         所有穿导线的金属面板孔都加装了橡胶防护套,确保控制箱使用时不发生漏电等意外事故。
8.         安装了两个快速反应的空气开关,能更好地防止线路短路等事故发生,还为学生使用220V提供了一路单独供电的电源。这两个开关的顺序操作功能,可以更好地培养学生分段操作、减少事故发生的理念。
三、           控制箱的可开实验
可编程序控制器(PLC)实验控制箱可以由教师指定实验项目,也可以由学生自行设计、开发实验项目,可完成的实验主要有:不同电压等级之间的间接控制,各种电动机的自动控制,模拟交通信号灯控制,艺术造型彩灯控制,步进电机控制,顺序控制,自动洗衣机模拟控制等等几十种既定实验,以及数百种设计性实验。
四、技术性能配置与参数:
可编程控制器(PLC)24点I/O(14个输入点和10个输出点),220V指示灯6个,24V指示灯30个,220V和24V继电器各5个,24V直流电机3个,24V/12V/5V(直流)开关电源一组
实验桌外观尺寸:1600X800X800
控制箱外观尺寸:宽600×高550×厚250(加装了所有元件后)
输入电源:220V(交流)/24V(直流)
输出电源:24V/12V/5V(直流)
装置容量:100VA
OGJDX—B机电、电气实验室设备基本配置
一桌/台为例:

序号
材料名称
规格型号
数量
备注
1
计算机

1
自配
2
主控制箱
已装5-27
宽600×高550×厚250,
1

3
钢木型实验桌
1600X800X800
1

4
学生实验凳
镀铬钢管,仿皮
1

5
断路器
D47-2P/10A
1

6
断路器
D47-2P/16A
1

7
交流接触器
CJX2 0910
3

8
时间继电器
DH48S
1

9
时间继电器
H3Y
1

10
中间继电器
HH52P
5

11
启动按钮

2

12
停止按钮

1

13
紧急停止按钮
RDA37-11ZS
1

14
开关电源
220/24/12/5V
1

15
信号灯
220V
6

16
小信号灯
SAD16-22D/S28 24V
30

17
带灯自锁按钮

1

18
带钥匙开关

1

19
二位转换开关

1

20
三位转换开关

1

21
不带灯自锁按钮

1

22
小启动按钮
ZB2-BE101C
4

23
小停止按钮
RDA37-11BN
1

24
限位开关
LX19-001
1

25
限位开关
LX19-212
1

26
直流电机
100*100 24V
3

27
可编程序控制器
或者按需方规格型号配置
西门子S7 200
1

28
电源线
1.2米
1

29
数字万用表

1



30
稳压电源
220V、1-3KW


1



自配
或代
配





1、小车循环运动的控制、
2、传送带报警的控制、
3、电机的顺序启动与停止、
4、抢答器、
5、电机启停的控制、
6、十字路口交通灯控制、
7、多个传送带启停控制、
8、大小球分捡装置、
9、传送带报警的控制、
10、           搅拌器的PLC自动控制实验、
11、           LED数码管显示PLC自动控制实验、
12、           四层电梯的PLC自动控制实验、
13、           艺术彩灯造型的PLC控制实验、
14、           电机的自动控制实验、
15、           步进电机的PLC控制、
16、           自动送料装车系统控制实验自动售货机实验、
17、           自动洗衣机控制系统模拟实验、
18、           继电器控制系统
       并可在实际运用中开发出更多的实验项目。
