学校专业多功能绘图桌-OGTS系列

发布于:2012-8-8 点击:12447 隶属于:制图、绘图实验室
学校专业多功能绘图桌-OGTS系列



多功能绘图桌_学校专业实用绘图桌椅_制图桌椅厂家 OGTS-01塑钢木型

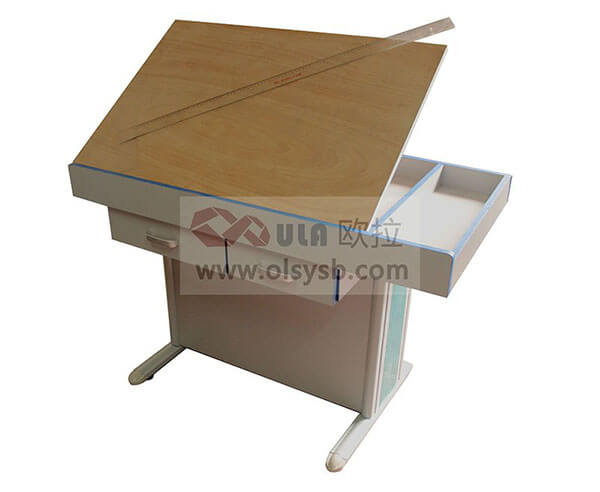

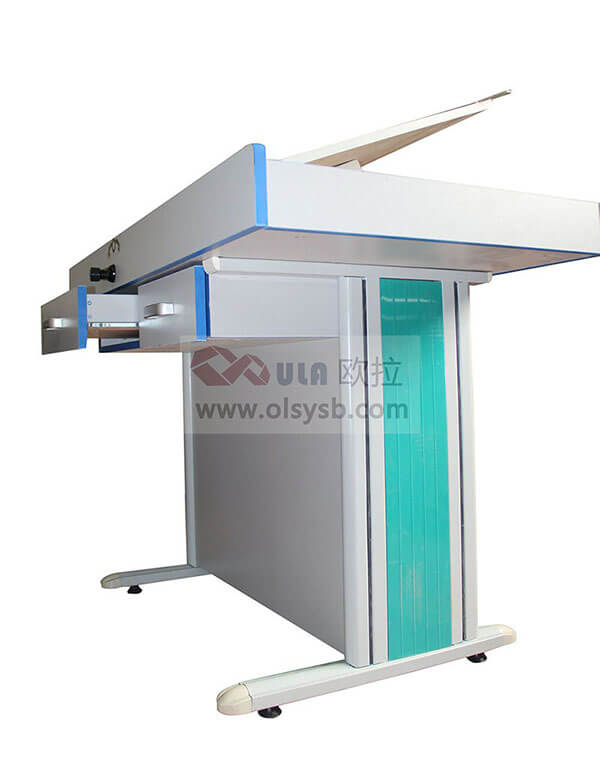

学校专业多功能绘图桌-OGTS-01A型

▲学校专业多功能绘图桌-OGTS-01A型

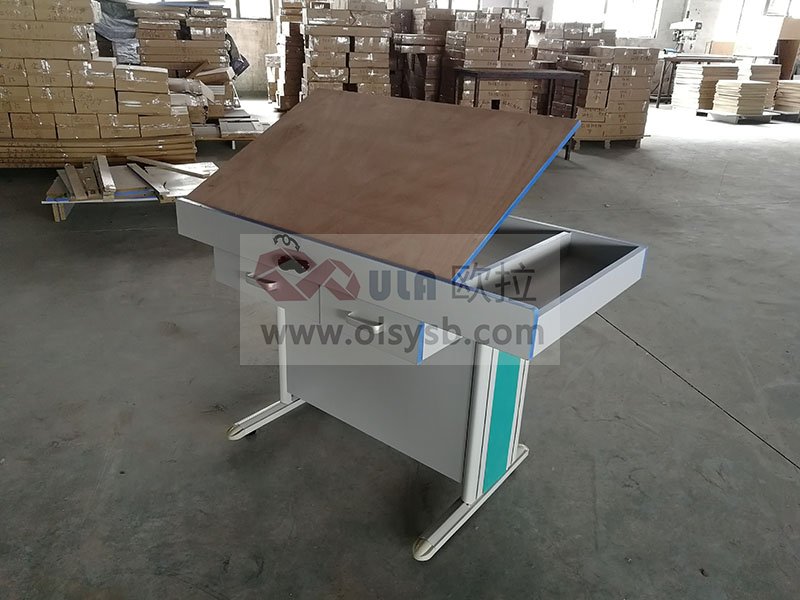

多功能绘图桌 出厂图

▲多功能绘图桌 出厂图

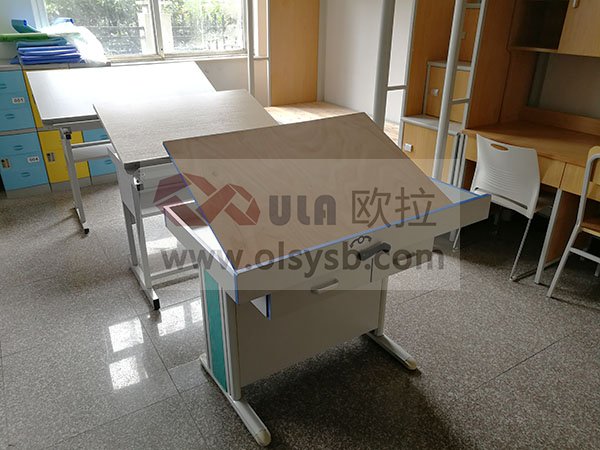

学生多功能绘图桌

▲学生多功能绘图桌样品



一、规格参数

规格尺寸:1050×620×805 (单位:毫米)

桌体材质:塑钢脚,桌体16毫米优质E1级双贴面三聚氰胺板

制图桌架:支撑面为上580下500,弧线口,E1级优质双贴面三聚氰胺板。

双抽屉,左为406×112×350,右为298×112×350,350毫米金属静音滑轨,深度300。铝合金环形拉手。

升降架:

A曲臂式升降支撑架,升降角度0-80度。

B多功能升降架(本公司研制产品):600×500×50(双架),壁厚≥0.8,25X25方管,双架。升降角度0-90度,随意角度停止,金属摇柄,D14梯螺杆,0-90度全行程。

可调脚子或ABS防潮脚垫:D10×H30,包塑金属杆,2厘米可调节范围。

学生凳:PVC面,钢管升降凳,四脚,50立管。

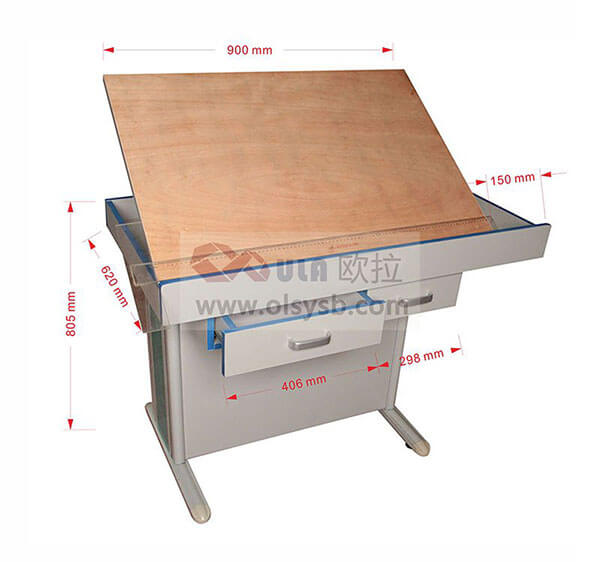

多功能制图桌尺寸图-OGTS-01型

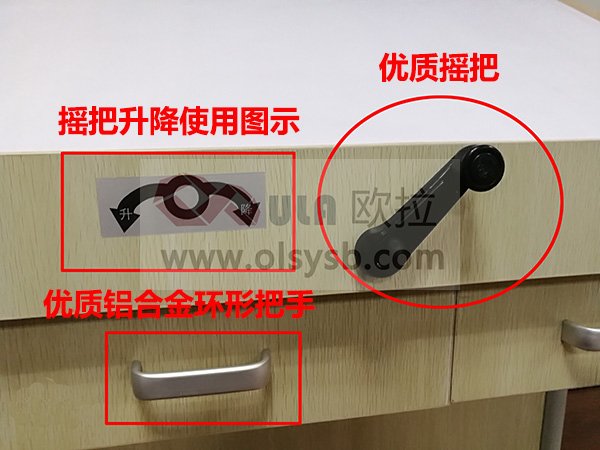

OGT多功能实用绘图桌椅细节

▲学校专业多功能绘图桌尺寸图 OGTS-01A型

二、学生配套制图工具参考

(1)1号绘图板 (14)半圆量角器
(2)制图手册 (15)多用斜边三角板
(3)山型夹 (16)曲线板
(4)制图小模型 (17)多功能绘图模板
(5)绘图纸 (18)大圆弧模板
(6)专用绘图笔(3件套) (19)画圆模板
(7)绘图铅笔 (20)椭圆模板
(8)制图橡皮 (21)万能模板
(9)精密绘图仪器(5件套) (22)建筑模板
(10)不锈钢多用擦图片 (23)景观设计模板
(11)丁字尺 (24)美工刀
(12)直尺 (25)A3切割板
(13)通用三棱比例尺

三、案例图片参考

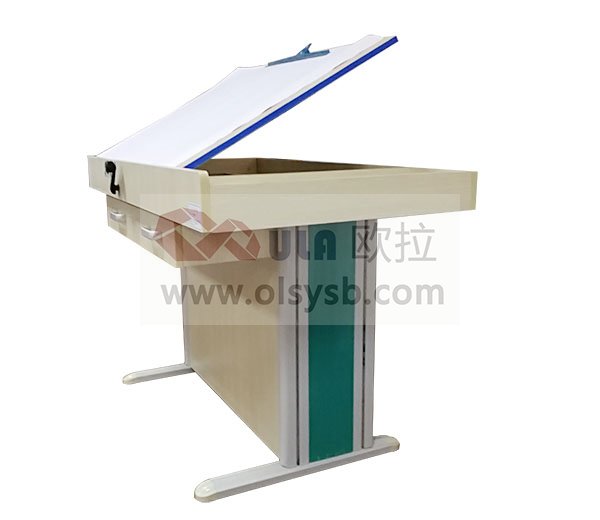

米色多功能绘图桌米色多功能制图桌

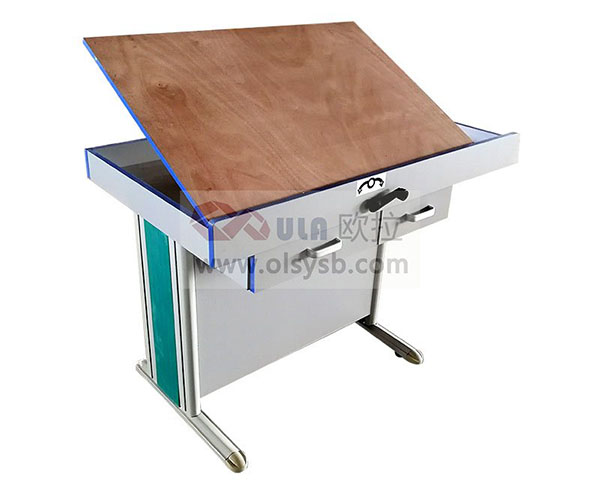

多功能绘图桌细节多功能学生制图桌-塑钢木型细节图

▲OGTS-01B型多功能绘图桌样式

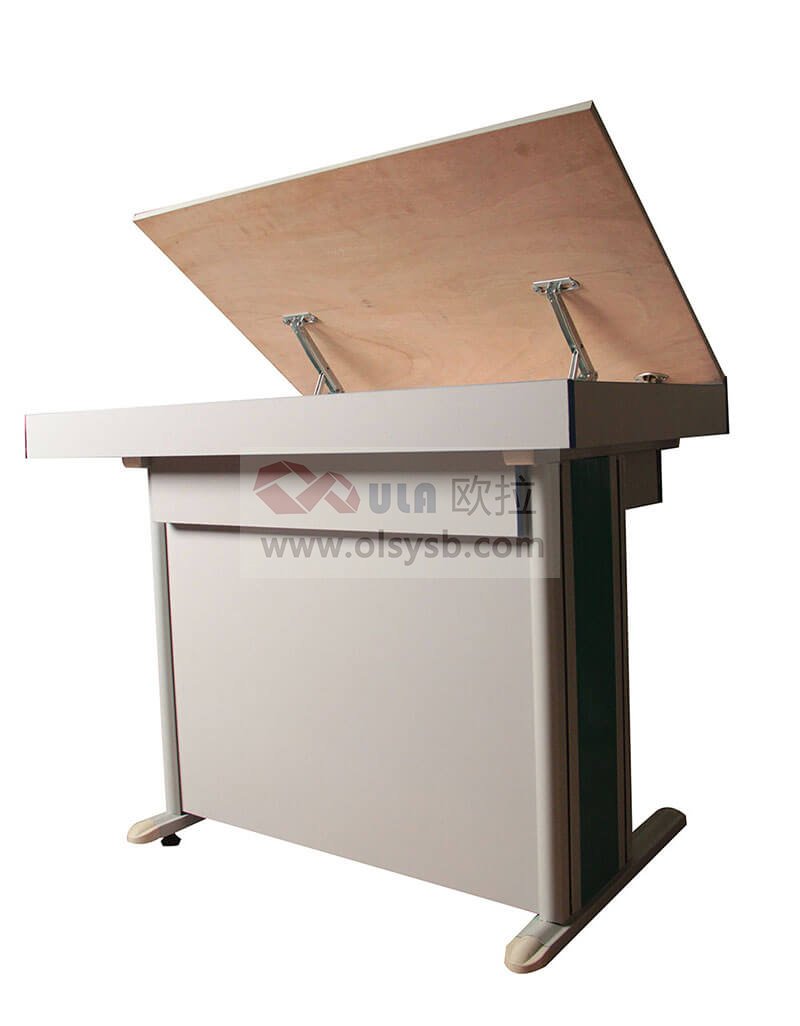

学生工程制图桌图-OGTS-01A型学校绘图桌

▲OGTS-01A型多功能实用制图桌样式

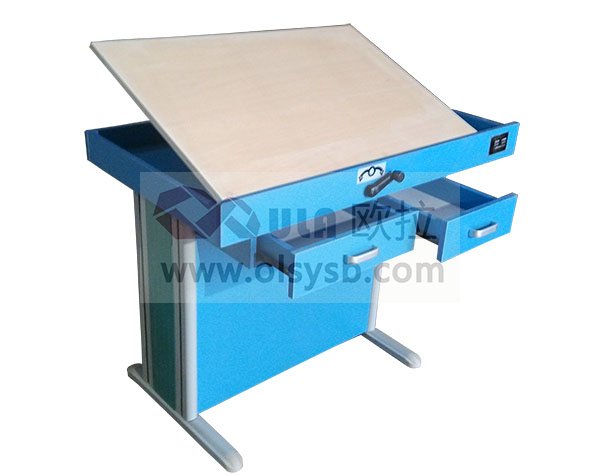

蓝色学校专业绘图桌样式图-OGTS-01B型



▲蓝色学生学校专业实用绘图桌椅样式图-OGTS-01B型



绘图实训室案例

工程制图成套设备

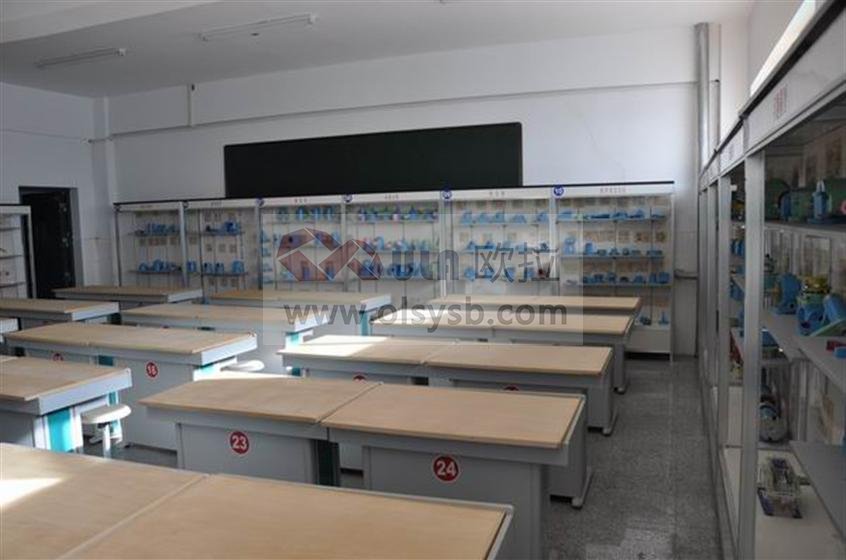

▲学校多功能绘图桌椅案例图-OGTS-01塑钢木型

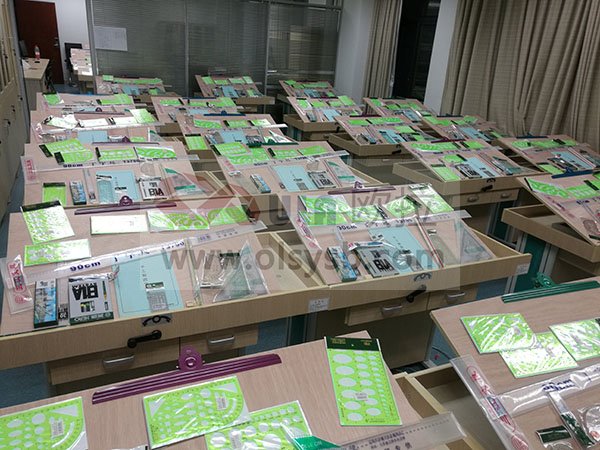

浙江旅游职业技术学院制图室案例

▲浙江旅游职业技术学院学生工程制图室案例

四、补充说明

1、制图绘图桌可适用于工程制图、建筑制图、园林设计、机械制图、化工、测绘、服装设计等专业,客户单位可根据实际专业需求对具体的绘图制图工具做增加或者删减选择。您可以与公司销售服务人员联系沟通后获取详细配置清单价格表后做选择。

2、表格中型号后缀A指的是采用曲臂升降支撑架,支撑架连接桌体面板和图板,采用手拿绘图板升降,升降角度0-80度,中间若干个齿卡定位,支撑更具稳定性,适合专业精密制图。型号后缀B指采用方型升降架,金属方框架不和图板连接,采用摇柄和螺杆的四连杆机构升降,升降角度0-90度,中间随意角度可停,适合常规训练制图、绘图、美术设计等。二者在外观上主要差异性体现在升降摇柄上,上学生绘图桌样式图中有升降摇柄的为B型,没有升降摇柄的为A型。



五、其他说明
本公司提供详细版制图桌产品目录文档、制图室成套设备建设方案和配置清单,具体有需求客户请直接联系公司客服QQ 点击这里给我发消息 点击这里给我发消息或直接致电0571-86267868 85397251进行咨询。



相关专业制图实训室建设方案》》

手工制图实训室_学校专业制图实训室方案

建筑制图实验室_建筑专业制图实训室_手工建筑制图实训室建设方案

专业绘图教室_专业绘图设备_制图室专业规划配置方案

机械制图测绘实训室_机械专业制图实训室建设方案




友情提示:
您只要致电:0571-86267868 85397251 13588874898(董经理)
我们可以解答多功能绘图桌_学校专业实用绘图桌椅_制图桌椅批发采购价格相关疑问!
我们可以帮您推荐符合您要求的多功能绘图桌_学校专业实用绘图桌椅_制图桌椅批发采购价格相关产品!
