投影的基本知识
来源：欧格 作者：欧格 发布：2013-3-21 修改：2013-3-21
隶属：绘图桌,制图桌知识 点击：5691
投影的基本知识
1投影及其特性
我们可以用投影的方法在一张平面图纸上表达出三维形体学生专业绘图桌。投影可分为中心投影和平行投影两类。
1.1中心投影

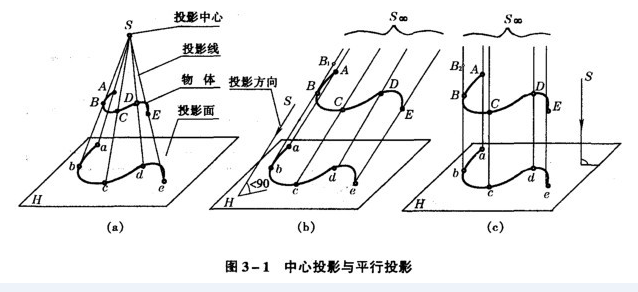

投影中心S(可认为是光源)在有限的距离内，发出放射状投影线，用这些投影线将铅丝 ABCDE投影到H面上，得到投影abcde，称为该形体的中心投影（图3- la)。
1.2平行投彩
将投影中心S移至无穷远处S时，投影线将依投影方向S平行地投射至投影面，成为平行投影，平行投影又分两种：
1)斜投影：投影方向倾斜于投影面时的平行投影，如图3-lb所示。
2)正投影：投影方向垂直于投影面时的平行投影，如图3-lc所示。
2基本视图
工程制图中，把画法几何中的正投影称为视图。

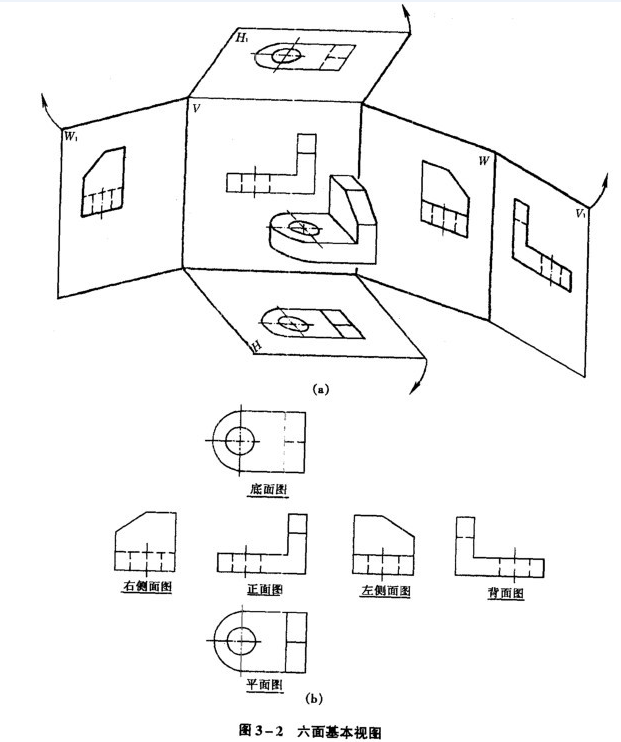

由于一个投影不能反映物体的形状和大小，故在图3 -2a中设有三个相互垂直的投影面分别作出物体在这三个投影面上的投影：水平投影、正面投影和侧面投影。在工程制图上，上述三个投影或视图分别称为平面图、正面图和左侧面图。最后，把这三个投影面展平在K面所在的平面上，就得图3-2b所示的视图。
对于某些物体，还需要得到从物体的下方、背后、右侧观看时的视图。如图3-2a平行于汉、P和取面的新投彩面H、V和W面的新投影面H1、V1和W1，，在它们上面分别形成从下向上，从后向前和从右向左观看时的视图，分别称为底面图、背面图和右侧面图。
这样一共有六个投影面和六个视图，将它们展平在V面所在的平面上便得到图3-2b 中的六个视图，注意在房屋建筑中,均需如图3-2b中那样在每个视图的下方写出图名。
