绘图桌工具的使用
5绘图桌工具—铅笔、直线笔
铅笔的种类很多。一般铅笔上刻印有表示软硬的代号，例 如“B”表示软，“H”表示硬，“HB”表示软硬适中。绘图时常用的是H、HB、B等铅笔，根据图线粗细的不同来选用。
直线笔，俗称鸭嘴笔，是用来上墨水画墨线的，往直线笔内加墨水时，应当用蘸水笔把墨水加人两笔叶间，切勿将直线笔插，
人墨水瓶直接蘸墨水，直线笔叶片外表面沾上墨水就会沾污图纸(图 2-17)。
绘图墨水笔常用来代替鸭嘴笔。绘图笔的笔尖是一支细针管，所以又名针管笔。绘图笔能吸存碳素墨水，毋需频频加墨。笔尖的口径有多种规格，可视线型粗细而选用，一支笔只能画一种线宽（图2-18)。
6绘图桌工具-圆规
圆规一般在使用时要注意高速铅芯与针尖的长度，
使圆规两脚靠拢时，两尖对齐。铅芯苴削成斜截圆柱状，并使斜面向外。画较大的圆时，要使圆规两脚都大致与纸面垂直，如图2- 19所示。
7绘图桌工具-比例尺

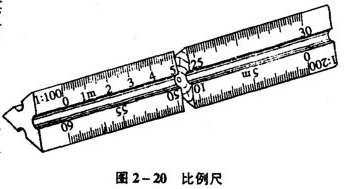

建筑物的形体比图纸大得多，只能根据实际需要和图纸大小，选用合适的比例将图形缩小。比例尺就是用来缩小或放大图形用的。有的比例尺是在三个面上刻有共六种百分或千分比例的三棱尺，如图2-20所示为百分比例尺；有的比例尺寸做成直尺形状，叫做比例直尺。比例尺上的数字以米为单位, 如以1:100为例，尺上刻度lm就是表示实际尺寸为1 米长,也即尺上从0到刻度1 m处的长度是实际尺寸1米长的百分之一。其他比例用法可 照此类推。
8绘图桌工具-曲线板
绘制非圆曲线时,先按相应的作图方法 定出曲线上足够数量的点，再用曲线板凑合有关点平滑连接而成。
