尺寸标注（2）
来源：www.ogsysb.com/huituzhuo.html 作者：欧格 发布：2013-3-5 修改：2013-3-5
隶属：绘图桌,制图桌知识 点击：4577
尺寸标注（2）
4)角度、弧长、弦长的标注
角度的尺寸线，应以圆弧线表示。该圆弧的圆心应是该角的顶点，角的两个边为尺寸界线。角度的起止符号应以箭头表示,如没有足够位置画箭头，可用圆点代替。角度数字应水平方向注写(图2-5)。
标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆孤线表示，尺寸界线应垂直于该圆弧的弦，起止符号应以箭头表示,弧长数字的上方应加注圆弧符号（图2-5)。
标注圆弧的弦长时，尺寸应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号应以中粗斜短线表示（图2-5)。
5)其他尺寸注法举例

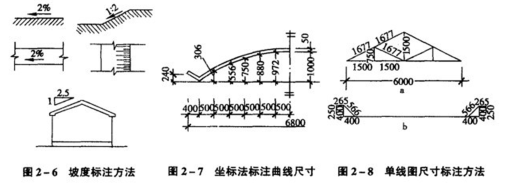

标注坡度时，在坡度数字下，应加注坡度符号（图2坡度符号的箭头，一般应指向下坡方向。坡度也可用直角三角形形式标注。
当建筑构件外形为非圆曲线的构件，可用坐标形式标注尺寸（图2-7)。
标件或管线的长度，在单线图（桁架简图、钢筋简图、管线图等)上，可直接将尺寸数字沿 杆件或管线的一侧注定（图2-8)。

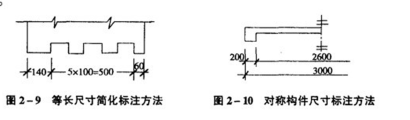

连续排列的等长尺寸，可用“个数X等长尺寸=总长”的形式标注（图2-9)。
对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数宇应按整体全尺寸注写，其注写位置宜与对称符号对直 (图 2-10)。
