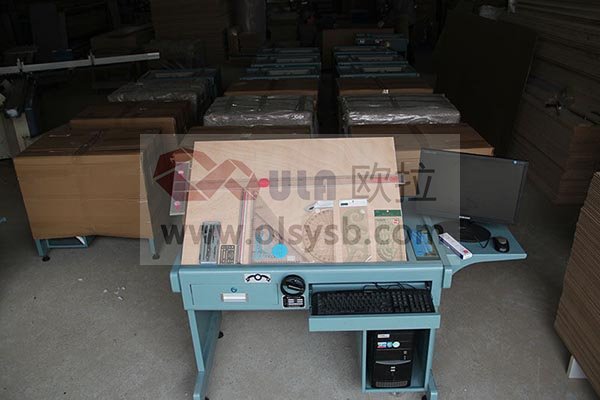

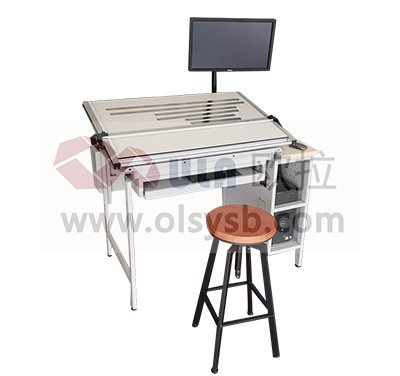

【产品名称】先进成图一体化实训室建设方案_电脑绘图一体桌

【技术规格参数】

1、 组成： 铝合金磁面绘图板、 绘图桌架（包括右侧辅桌板、 左侧文件斗） ； 电脑绘图系统（包括全维度气弹式自由伸缩摇臂支架、电脑主机支架、 键盘支架、 显示器收藏箱） 、 绘图凳等组成； 绘图板面可以随意调节 6 档角度， 绘图桌起码有一个桌腿可以调节高度， 以适应地板需求； 铝合金导轨式电脑磁面一体绘图桌将手绘制图与计算机制图合二为一， 做到一室两用方便制图教学。

2、 绘图板规格（600mm×900mm） ， 板厚 18mm， 桌面高 800mm。

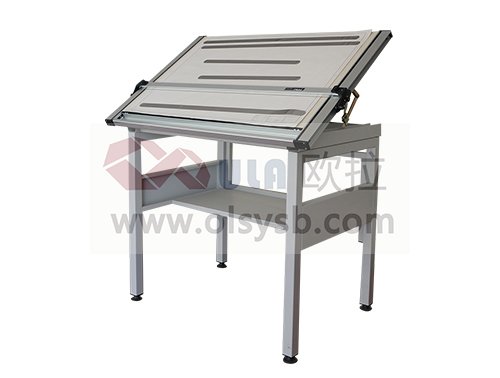

3、 铝合金磁面绘图板

3.1、 铝合金磁面绘图板由磁面绘图板及压纸条、 铝金导轨及自润滑滑轮组、 锁紧组件、 调节支架、 铝合金亚力克复合直尺、 角度调整旋钮、 铝合金笔槽等组成；

3.2、 绘图板基板材质为 E1 级国际通用刨花板， 正面敷以白色磁性 PVC 塑胶板面， 背面以太白色 0.35mm 通用 PVC 覆膜， 四周采用1mm 白色塑料条封边， 绘图板正面配以不锈钢压纸条。 在板面上可绘制不同规格的图纸；

3.3、 两侧安装轻型铝合金导轨， 铝合金导轨内均安装有自润滑滑轮组并以柔性不锈钢丝相连接， 铝合金导轨两端安装有封盖， 右侧滑轮组设置一个功能旋钮， 松开后可以使直尺倾斜±20° ， 以绘制一些特殊斜线；

3.4、 两侧滑轮组之间有铝合金亚力克复合直尺相连， 直尺可上下移动， 还具有自动浮起功能， 绘图时轻压直尺， 使其紧贴纸面，可精准绘图， 松开后， 自动浮起 1-2mm， 使直尺在移动时不会将铅笔屑或墨水带至其他部位， 保持图面整洁；

3.5、 左侧滑轮组设置一个锁定旋钮， 可以使直尺锁定于图板的任意位置；

3.6、 直尺在板面上移动润滑自如， 非常流畅， 手感舒适；

3.7、 图板下侧设置有一个铝合金笔槽， 用于临时放置在绘图过程中需要调换的绘图笔等工具。

4、 绘图桌架： 桌架采用镀锌拉伸铁管， 经过焊接、 抛光、 喷塑制成， 高度 800mm。 右侧辅桌板可根据需要展开和折叠， 展开后可放置茶杯、 文具等， 左侧文件斗可放置书包等物品。

5、 电脑绘图系统

5.1、 电脑绘图系统由全维度气弹式自由伸缩摇臂支架、电脑主机支架、键盘支架、显示器收藏箱等组成。 可安装 20 英寸以下的液晶显示器， 并可根据需要任意调节高低、 前后及视觉角度， 显示器收藏箱位于桌架后方， 可将显示器收纳于其中；

5.2、 绘图凳面材质为 E1 级国际通用刨花板，长 350mm，宽 250mm，高 450mm ，面板厚 25mm。 凳子由优质钢管焊接， 抛光、喷塑制成；

5.3 配套专业绘图 15CM 旋转角度尺。 角度尺带有 10CM， 15CM， 和0-90 度三个规格的尺子可供选择， 有控制按钮可调角度大小， 每次可调角度区间为 15 度， 有正向和反向两个刻度。 角度尺韧性强，不易折断，带有卡档， 调整好角度后可固定角度。 配合直尺使用方便快捷， 测量绘图准确。
